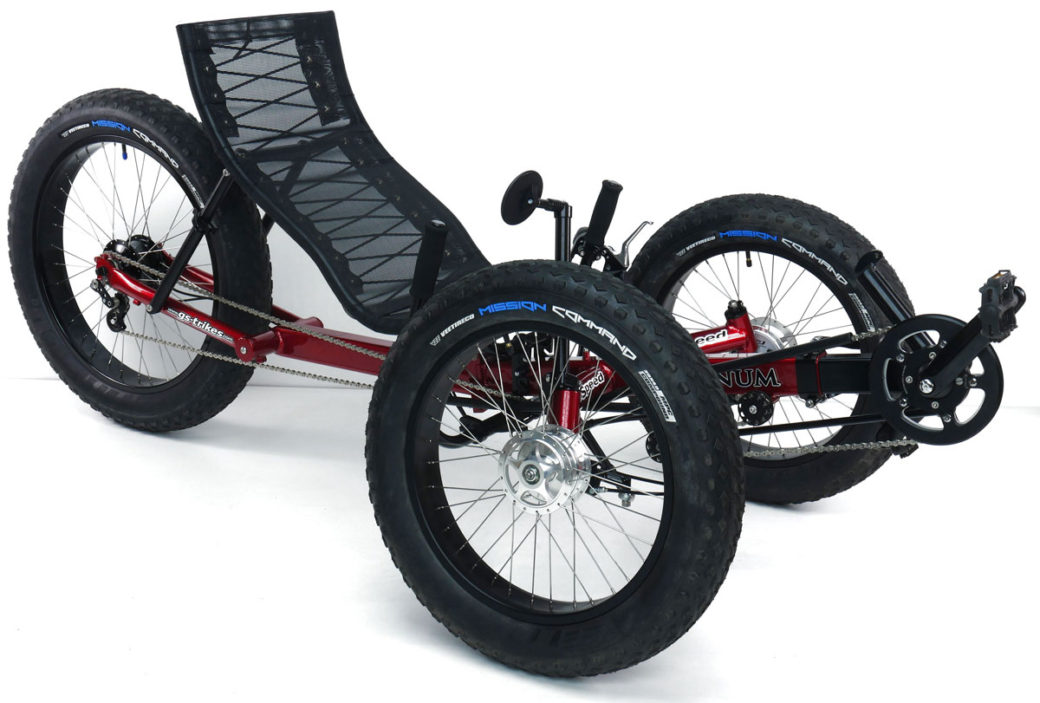

De Magnum SD / XL / BW is een nieuw frame ontwerp van GreenSpeed. Vergelijkbaar met de hoofdbuis met rechthoekige doorsnede die vele jaren op de Anura wordt gebruikt, is de nieuwe Magnum-hoofdbuis zowel sterker als stijver dan de ronde buis die werd gebruikt op de vroege Magnums. En om meer kracht en stijfheid te behalen, hebben we de lassen in de hoofdbuis en de dwarsligger geëlimineerd door de voorste hoofdbuis uit één stuk te maken en de dwarsbalk ook uit één stuk te maken en zo gebogen dat hij dichter bij de stoel om de rijder gemakkelijker te laten monteren en demonteren. Het kadermateriaal is 7005 aluminiumlegering, die sterker is dan de meer algemeen gebruikte 6061 aluminiumlegering en sterker dan zacht staal, maar slechts 1/3 van het gewicht. Het frame is scharnierend zoals de vorige GT3, zodat de achterste helft over de voorste helft kan worden gevouwen om de grootte te verkleinen zodat deze in de kofferbak van een auto past.de Magnum BW speciale trommelremmen van 90 mm.
| Frame | 7005 Aluminium |
|---|---|
| Breedte | 34 “/ 86 cm |
| Lengte | 87 “/ 222 cm * |
| Hoogte | 31 “tot 36” / 78 – 91 cm |
| Stoelhoogte | 14 “tot 18” / 35 – 45 cm |
| stoel-hoek | 30 tot 48 graden |
| Zitbreedte | 16 “/ 40 cm |
| X- bereik | 40 – 48 “/ 102 – 122 cm |
| vrije hoogte | 6 “/ 16 cm |

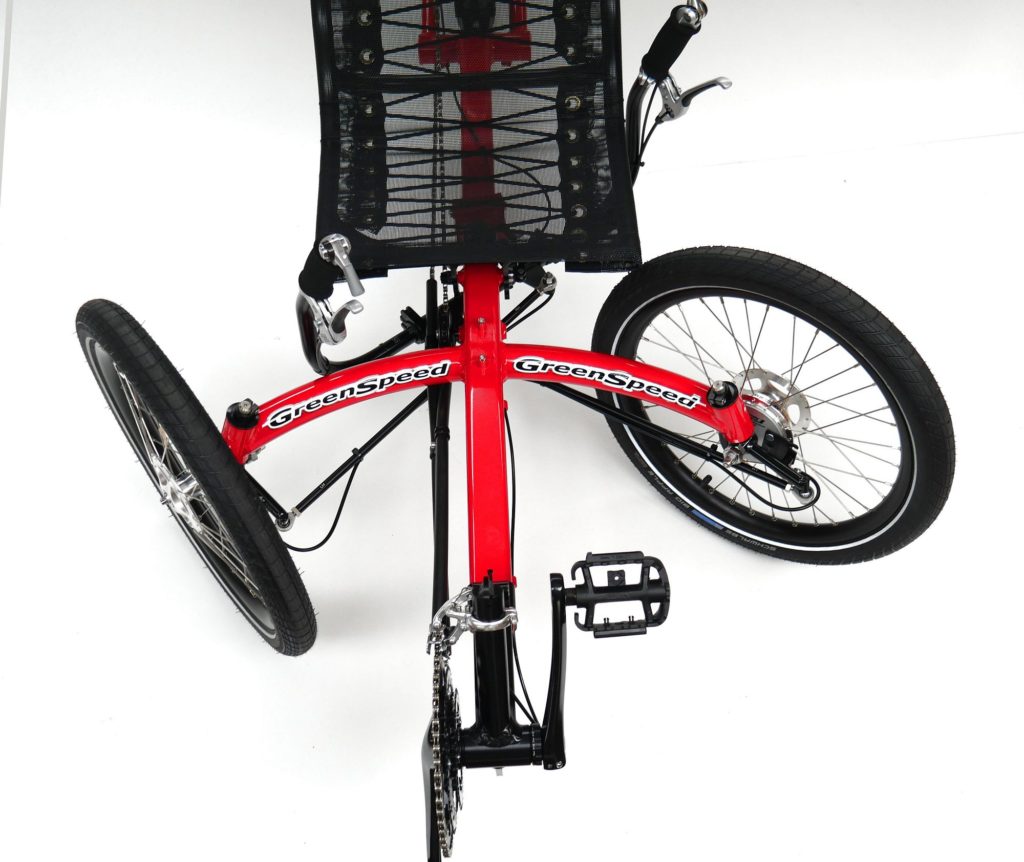

| Draaicirkel | 16 ‘/ 4,9 m |
| spoorbreedte | 31,5 “/ 80 cm |
| wielbasis | 47 “/ 120 cm |

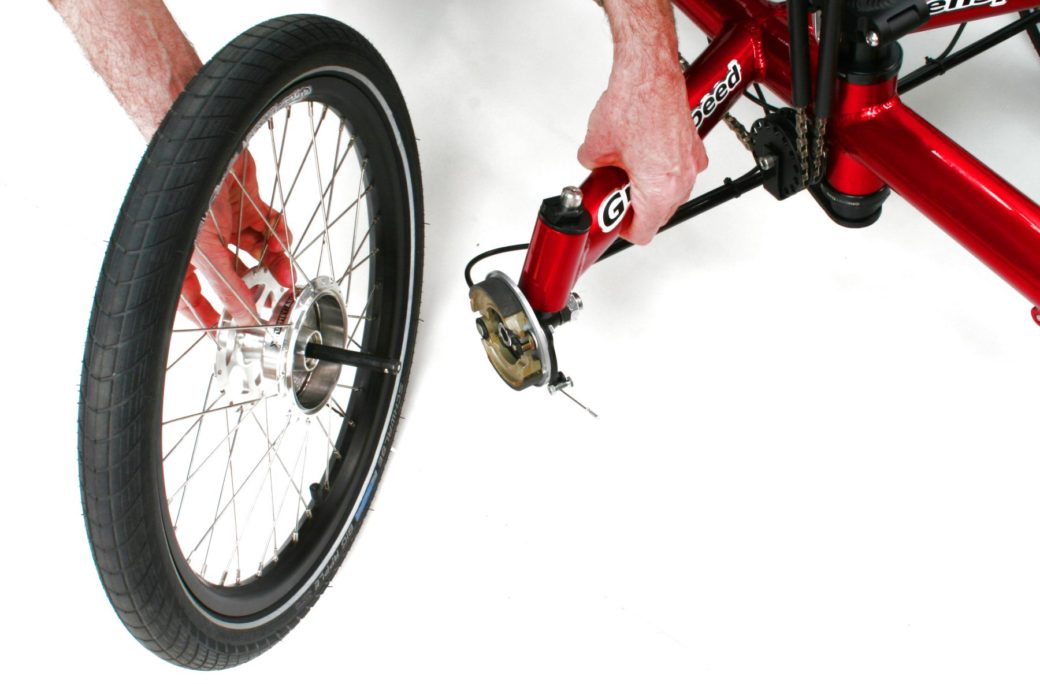

| Voorwielen | Drukknop snelsluiting |
| Achterwielen | Standaard fiets snelspanner |
| velgen | 20 “en 26” aluminium box sectie |
| spaken | Roestvrij staal |
|---|---|
| Banden | 20 “& 26” x 2.0 “Schwalbe Big Apple |
| versnellingen | 27 snelheden |
| cranks | 165 mm, 50/39 / 30t |
| Cassette | SRAM 9sp. 11/34 |
| Voorderailleur | MircoShift Touring |
| Achter derailleur | Shimano Deore |
| ketting | YBN |
| shifters | Shimano Dura Ace Bar End |
| Gear Range | 23 “tot 118” |
| Remmen | Twin Sturmey Archer trommels van 90 mm |
| Gewichtslimiet | 350 lbs / 160 KG |
| Bagage gewichtslimiet | 88 lbs / 40 kg |
| Trike Gewicht | 44 lbs / 20 kg |
| verpakking | 37 x 30 x 17,3 “(940 x 760 x 440 mm) |
In dit filmpje laten we zien, dat de Magnum XL en de SD makkelijk achterin in deze kleine auto past.
